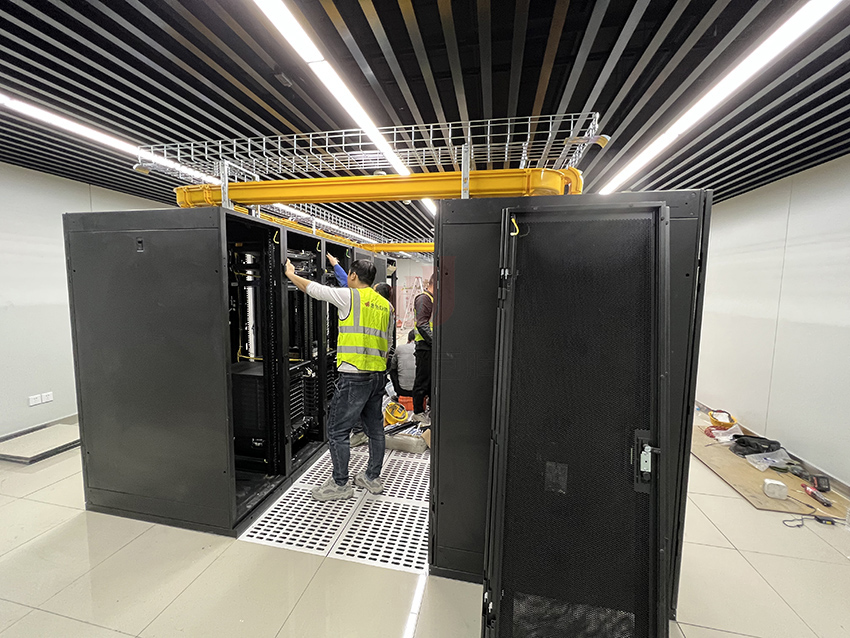

施工部署

本工程能耗動態監測統計系統采集系統，由能量采集裝置（包括電能表和冷量表）、電流互感器、數據采集網關、互聯網和服務器等組成。能量采集裝置采集的數據通過RS－485雙絞線連接到數據采集器，數據采集器通過網絡端口接入智能化專網實現數據傳輸。

為了全面的掌握大型公建各用電子系統的耗電情況，對建筑節能效果進行量化考核，在低壓380伏用電系統設立分項計量表計，計量各系統的電能消耗。分項計量劃分為：

（1） 低壓系統總電量

（2） 冷、熱源設備的用電量

（3） 采暖、空調用各類循環水泵用電

（4） 空調箱、空調器用電

（5） 用于送、排風目的的各類風機用電

（6） 照明系統用電量（含辦公用插座）

（7） 電梯用電量

（8） 網絡機房用電量

（9） 其它較大容量設備的用電量

每類建筑都可能包括特殊用電系統，它的定義是：

（1） “特殊用電系統”是為某種特殊功能服務的用電設備的統稱，不屬于任何一個常規用電系統；其消耗的電力稱為“特殊用電”。

（2） “特殊用電”是針對某種特定建筑而言，一種建筑的特殊用電可能是另外一種建筑的常規用電；

（3） 一類建筑中只有一部分建筑包含這類建筑的“特殊用電”，即使是這部分建筑之間沒有可比性；

（4） “特殊用電系統”用能集中，但在建筑物總電耗中占據顯著比例；

（5） 將“特殊用電”從建筑常規用電中分出來的目的有兩個：便于橫向比較和評價常規用電的高低；便于集中比較分析“特殊用電”的高低。

3.3.15.7.2 分項計量的實施方法

（1） 低壓配電室內加裝電能表的原則

1）不能改動供電部門計量表的二次線，更不能使分項計量電度表與供電部門計費電度表共用電流互感器；

2）在變電站其中兩臺變壓器低壓出線回路加裝帶遠傳功能的多功能電子電度表，用以精確測量380V低壓系統的有功電度、無功電度、有功功率、無功功率、功率因數、電壓、電流、頻率及諧波；其余變壓器低壓出線回路安裝普通帶遠傳功能的三相電子式電度表；

3）節能潛力較大的部分重點計量，在滿足計量要求的前提下，盡量少安裝電能表；

●空調系統（每臺冷水機組加裝電能表一塊、冷凍水泵每組安裝電能表一塊、冷卻水泵每組安裝電能表一塊 、冷卻塔每組安裝電能表一塊）

●熱力站安裝電能表一塊

●可選若干風機支路安裝電能表

●可選若干照明、插座（辦公設備）支路安裝電能表

●可選有代表性的電梯供電支路安裝電能表

●可選有代表性電開水器供電支路安裝電能表

●在信息中心、廚房等供電支路安裝電能表

●對于較大容量設備的供電支路需安裝電能表

4） 在有末端互投的供電支路上，只在其工作回路上安裝電能表；

5） 相同或相似的供電回路，原則上只在其中的一個回路上安裝電度表；

盡可能在原配電柜中安裝電能表；若低壓柜內無電能表安放位置，則將電能表安裝到電度表箱或電表柜內；

以上只是電能表的安裝的原則，具體施工方案還需根據現場情況而定。 通過依據以上的原則和方法，我們可以在建筑整體配電線路中挑選出各相關的計量支路，最后我們需要輸出一個分項電表安裝位置圖。
